随着汽车照明市场从“功能照明”向“智能交互”转型，叠加新能源汽车与智能驾驶浪潮的推动，现代车灯已从传统的照明灯演进为具备交互能力的智能终端。高端矩阵式LED与ADB大灯在中高端车型加速普及，车灯智能化正在全面渗透。据市场研究机构预测，全球汽车LED照明市场规模预计2030年将增长至288.9亿美元。与此同时，国产车灯供应链凭借技术进阶与成本优势快速崛起，市场份额持续提升，正从“可用”迈向“智用”。

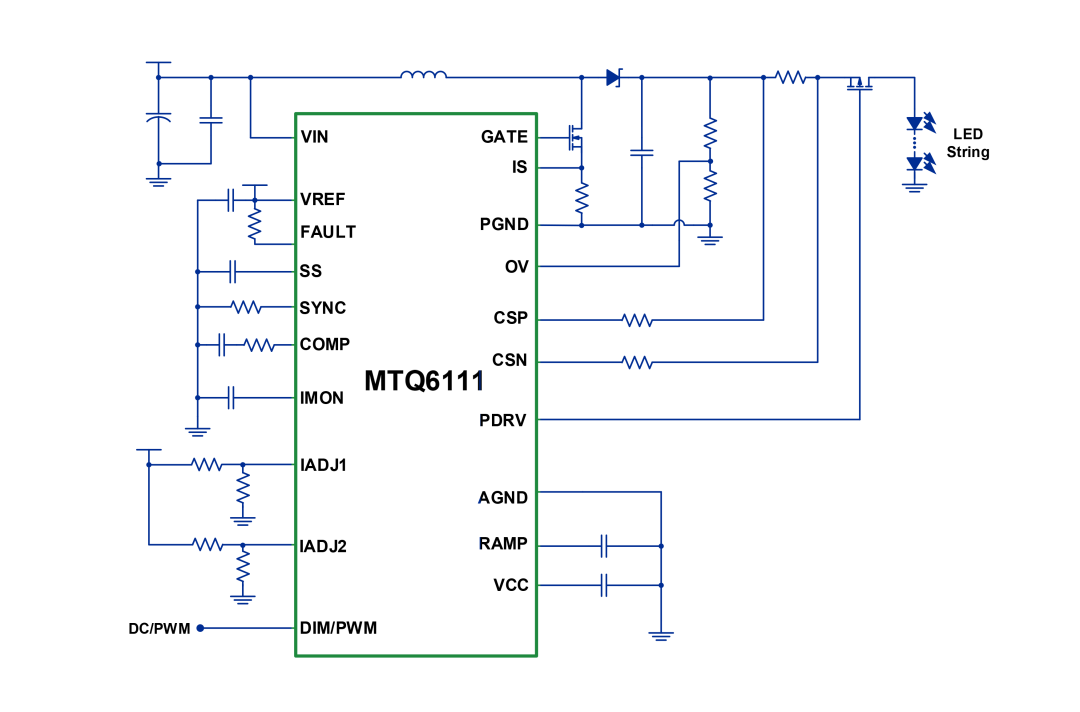

美芯晟凭借深厚的技术积累，推出精简外围的高精度恒流驱动控制器MTQ6111。该芯片采用峰值电流模式控制架构，满足AEC-Q100车规级认证标准，工作结温‑40℃~150℃，支持Boost、Buck-Boost、SEPIC等多种拓扑结构，适配不同类型和功率等级的LED灯组，可用于日间行车灯（DRL）、前照灯、尾灯、转向灯、雾灯等车载外照场景。芯片满载输出电流精度优于±3%，保障灯光亮度均匀；4.5‑75V宽压输入适配12V/24V车载电源。产品兼具模拟、PWM、模拟转PWM多种调光方式，搭载优异的展频调制功能改善EMI性能。同时配置二级过压欠压防护、逐周期过流、LED开路短路检测，依靠FAULT和IMON引脚实时反馈故障，提升整车运行可靠性。
宽输入电压范围：4.5V~75V
支持模拟调光、模拟转PWM调光及外部PWM调光
PWM调光分辨率可达1000:1（100Hz）
输出电流精度：±3%（满载条件）
10%模拟调光，输出电流精度：±10%
集成扩频功能，优化EMI性能
集成输出电流监测引脚
开-漏结构故障报错引脚
内置PMOS驱动电路，用于PWM调光和LED短路保护
集成2个模拟调光口：LED分BIN与基于NTC的温度检测
完善的保护电路及故障指示功能：UVLO、OVP、OCP、UVP、OTP等
满足AEC-Q100车规级认证标准
采用TSSOP20PP封装
■ 高精度输出电流
MTQ6111输出电流精度优于±3%（满载条件），内置轨到轨电流检测放大器，支持0V至75V共模电压范围，确保全工况下LED亮度一致性。
■ 宽压输入，稳定适配
MTQ6111支持4.5V至75V宽压输入，可适配12V/24V汽车电源系统，从容应对发动机启动、负载突降等电压波动场景。

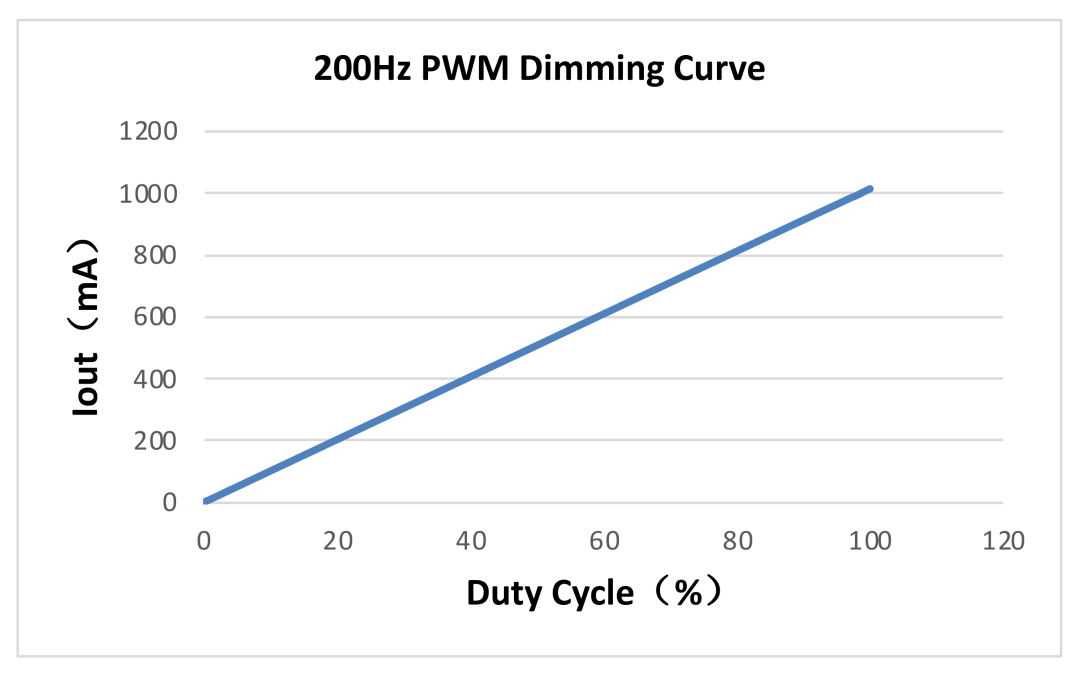

■ 灵活调光，多模支持
该芯片支持模拟调光、PWM调光及模拟转PWM调光三种模式。DIM/PWM引脚可直接接收外部PWM信号实现PWM调光，也可输入模拟电压，由芯片内部转换为PWM占空比。内置模拟电压转PWM占空比发生器，可实现独立调光操作。模拟转PWM调光模式尤其适用于需要两种亮度切换的车灯场景，如日行灯与位置灯应用。
■ 双路模拟调光，分BIN与温补兼得

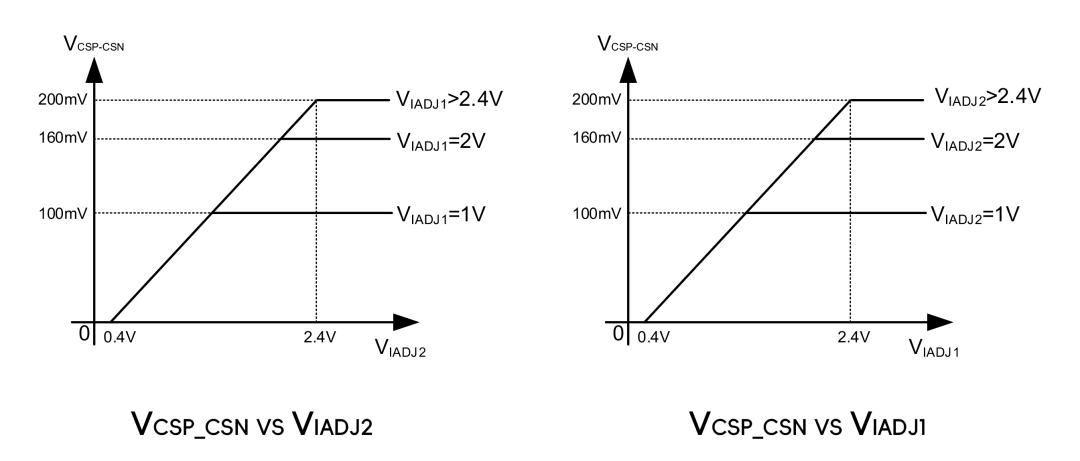

MTQ6111提供两路独立的模拟调光输入引脚（IADJ1与IADJ2），可支持同时处理LED分BIN与基于NTC电阻的温度检测两种应用。LED电流检测电阻上的电压VCSP_CSN通过IADJ1与IADJ2引脚电压进行调节，关系为：
（VIADJ1,2-0.4）/V(CSP–CSN)=10

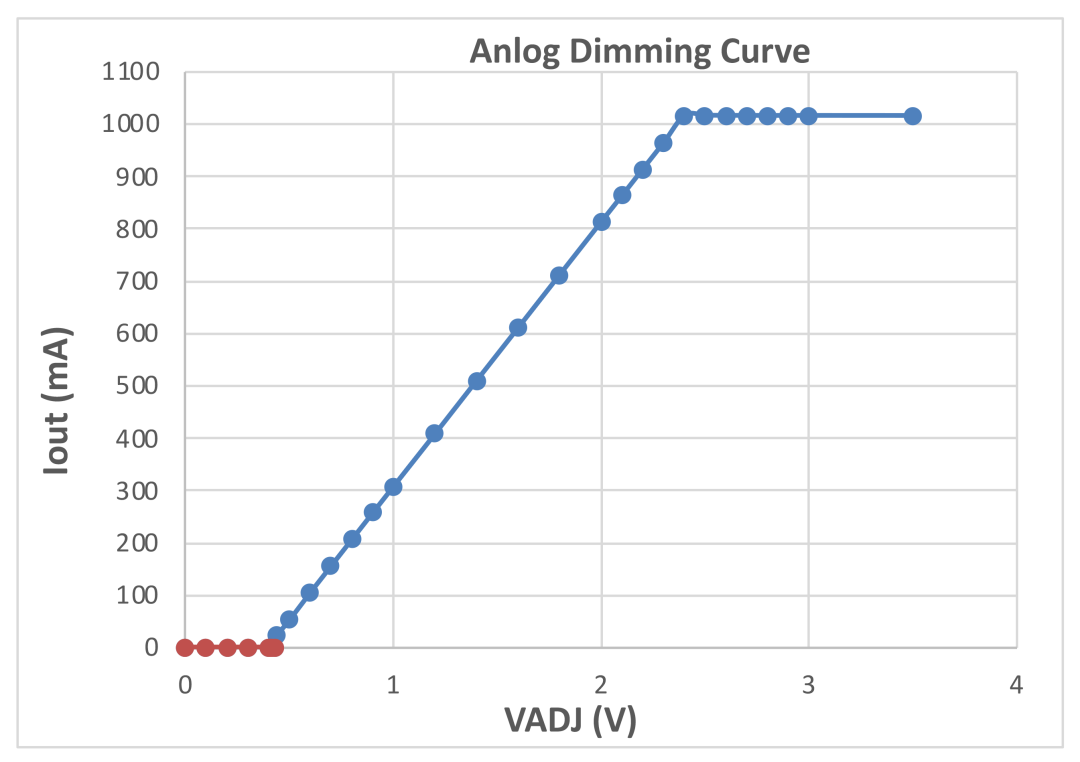

当IADJ引脚电压从0.4V逐渐增加至2.4V时，可实现对LED电流的线性连续调节。

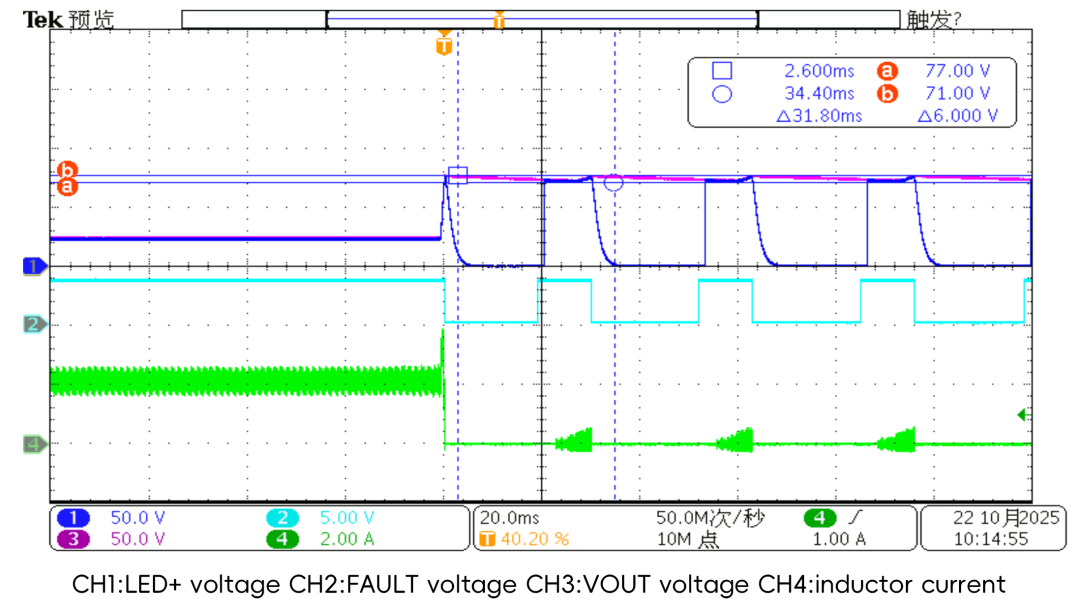

■ 二级输出过压/欠压，双重保护
MTQ6111内置第二级输出过压保护（OVP2），直接监测CSN引脚电压，触发阈值为75V（典型值），迟滞电压为3V（典型值）。当CSN引脚电压超过75V时，GATE引脚被强制拉低以关闭NMOS，PDRV输出同时关断，SS与COMP引脚放电；当电压降至72V以下时，系统自动恢复工作。
同时，当VCSN<3.8V，芯片触发二级欠压保护，关闭GATE和PDRV引脚输出，FAULT引脚拉至低电平，有效应对SEPIC架构下输出短路、PMOS过热等异常情况。

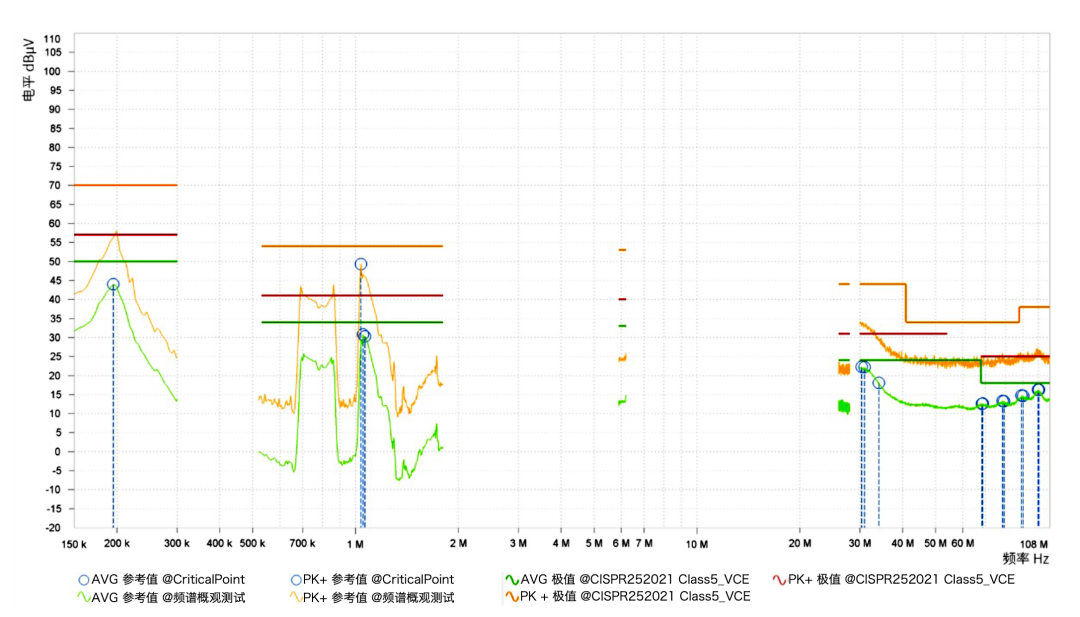

■ 展频降噪，优化EMI
MTQ6111集成扩频频率调制功能，有效降低峰值及平均电磁干扰，助力系统通过CISPR 25及汽车EMI合规测试，简化EMI整改难度。

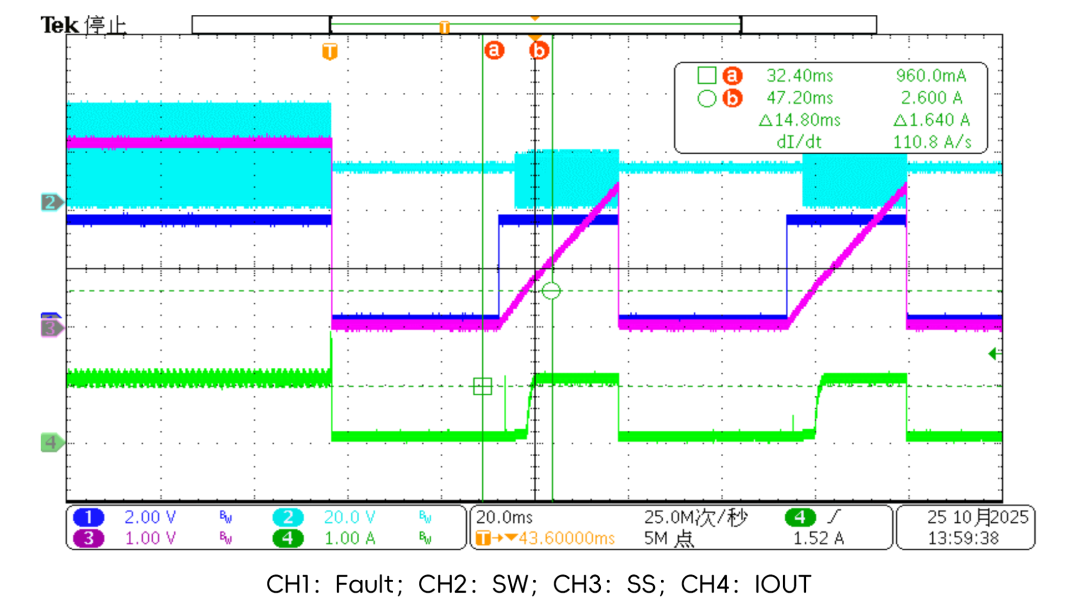

■ 全面故障保护，实时上报
芯片集成逐周期过流保护、输出过压/欠压保护、LED开路/短路检测等多重保护功能，通过FAULT故障指示引脚和IMON电流监控输出实时上报异常状态，提升系统可靠性。
*本文提及的测试结果为实验室条件下得出，实际产品视应用环境和批次差异，可能会存在不同，美芯晟科技保留最终解释权。
