  • 产品概述

    MT2300是一种高度集成的反激式PWM控制器,支持高达85kHz的工作频率。芯片采用HV启动和内部X-cap放电机制,无需启动电阻和X-cap放电电阻。

    MT2300支持多种工作模式,能根据不同的工作条件切换工作模式,如重载时工作在CCM模式,轻载时进入波谷侦测模式,更轻载时进入burst模式等。

    MT2300集成多种保护功能,如VCC过压保护,次级SR短路保护等,并且可以通过外围电路调整外部过温保护、输出过电压与输出过载保护。

    MT2300内置高精度的85kHz开关频率振荡器,具有斜坡补偿,软启动,抖频等功能,系统的稳定性,可靠性,电磁兼容性得到极大的提升。

  • 产品特性
    • 内置700V高压启动电路

    • 低输入功耗:<30mW

    • HV引脚支持BNI/BNO和X-cap 放电

    • 电流模式控制、波谷侦测技术、CCM多模式

    • 自动调整CS限值以增大输出电压范围

    • 针对峰值负载应用的二阶CS限值

    • 输入线电压补偿以实现恒定OPP

    • 降低EMI的抖频技术

    • 内置斜率补偿

    • 6ms软启动时间

    • 多种保护功能:可编程外部过温保护(Ext. OTP)、可编程DEM欠压/过压保护(DEM OVP/UVP)、次级SR短路保护(SRSP)、短路保护(SCP)、过载保护(OLP)、VCC过压保护 (VCC OVP)、内部过温保护(Int. OTP)

    • 符合L.P.S标准

    • 自适应VCC自恢复保护模式以降低输入功耗

    • SOP8封装

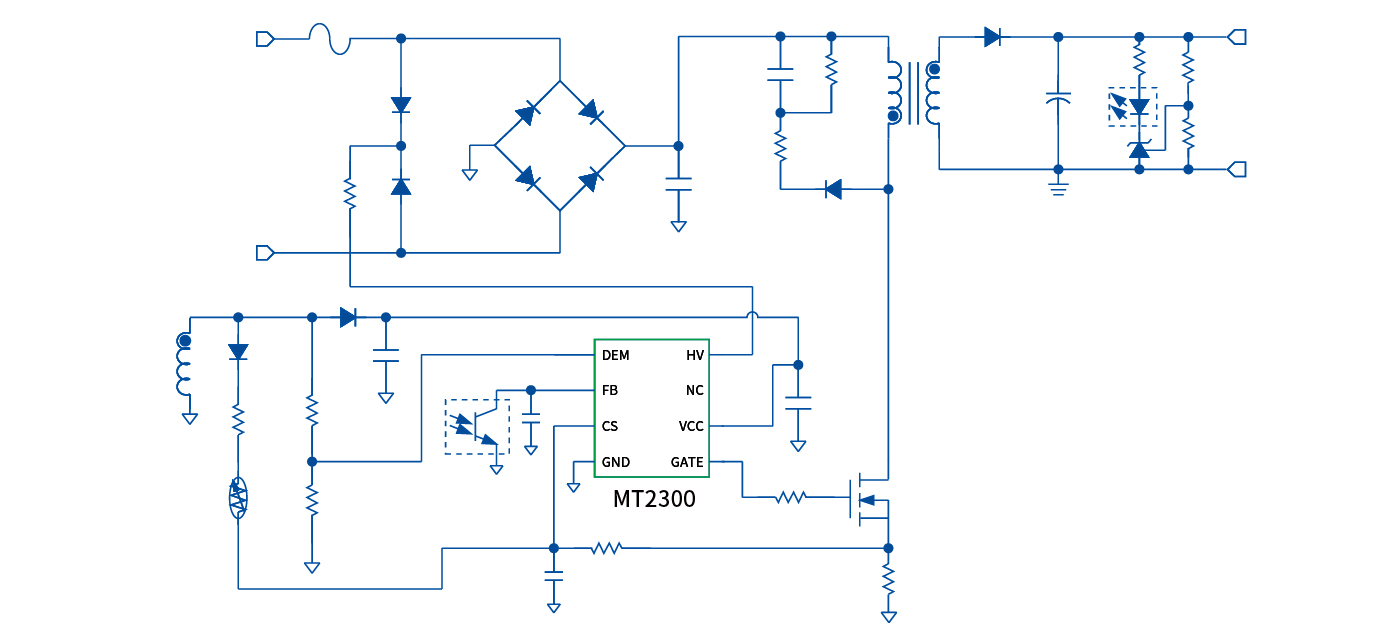

典型应用
  • USB PD和可编程电源

  • 开关型AC/DC适配器和充电器

  • 开放式开关电源

  • dianlutu1400636pxMT2300.jpg
